承認図

※平成29年3月更新
新製品(LEDメガオードシリーズ)
ラ イ ト
電源装置
金 具

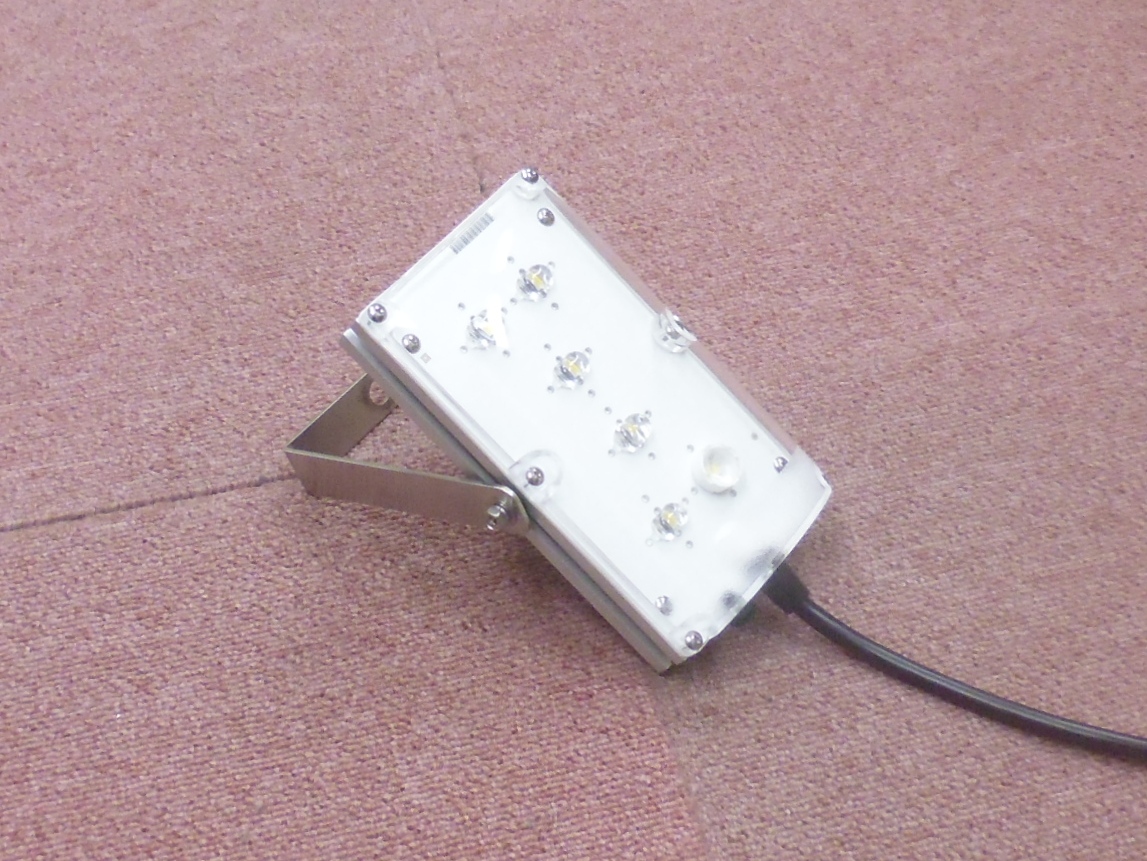

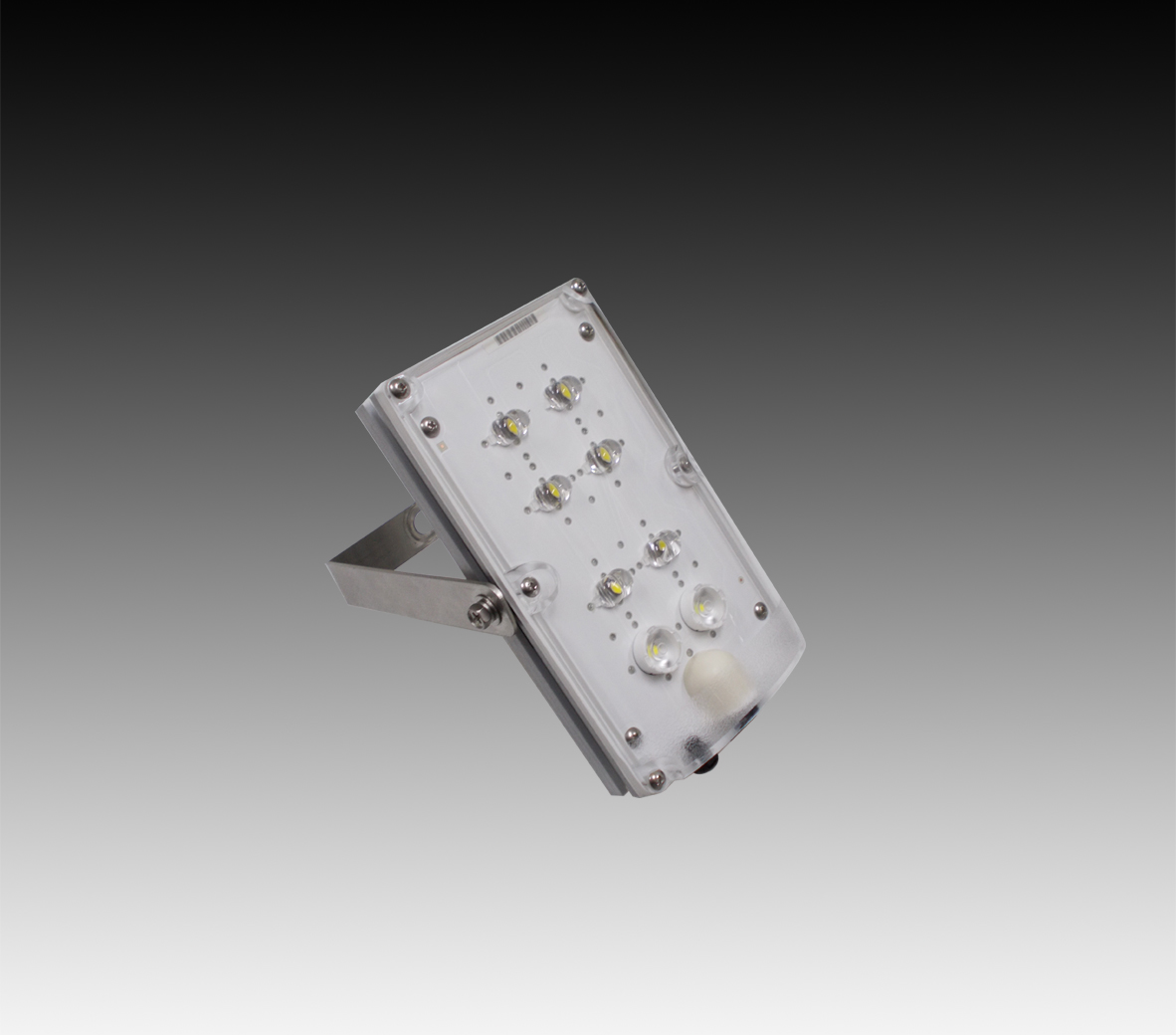

LEDメガオード30 HL-P06BSVC(D)(縦長配光)
HL-P06BSW(超横長配光)(中心照度:大)
HL-P06BSX(超横長配光)(中心照度:小)
HLG-60H-20A SW-100

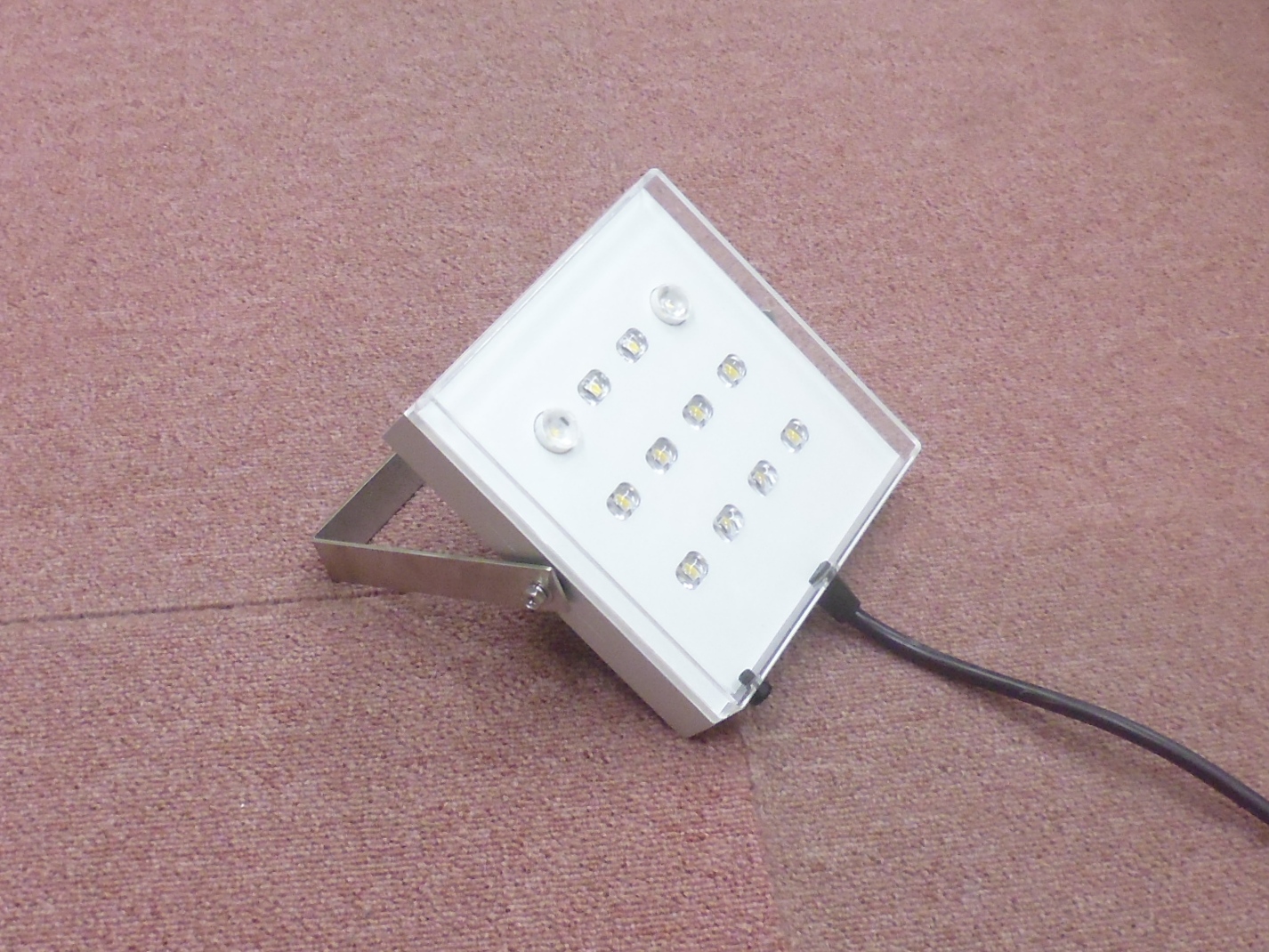

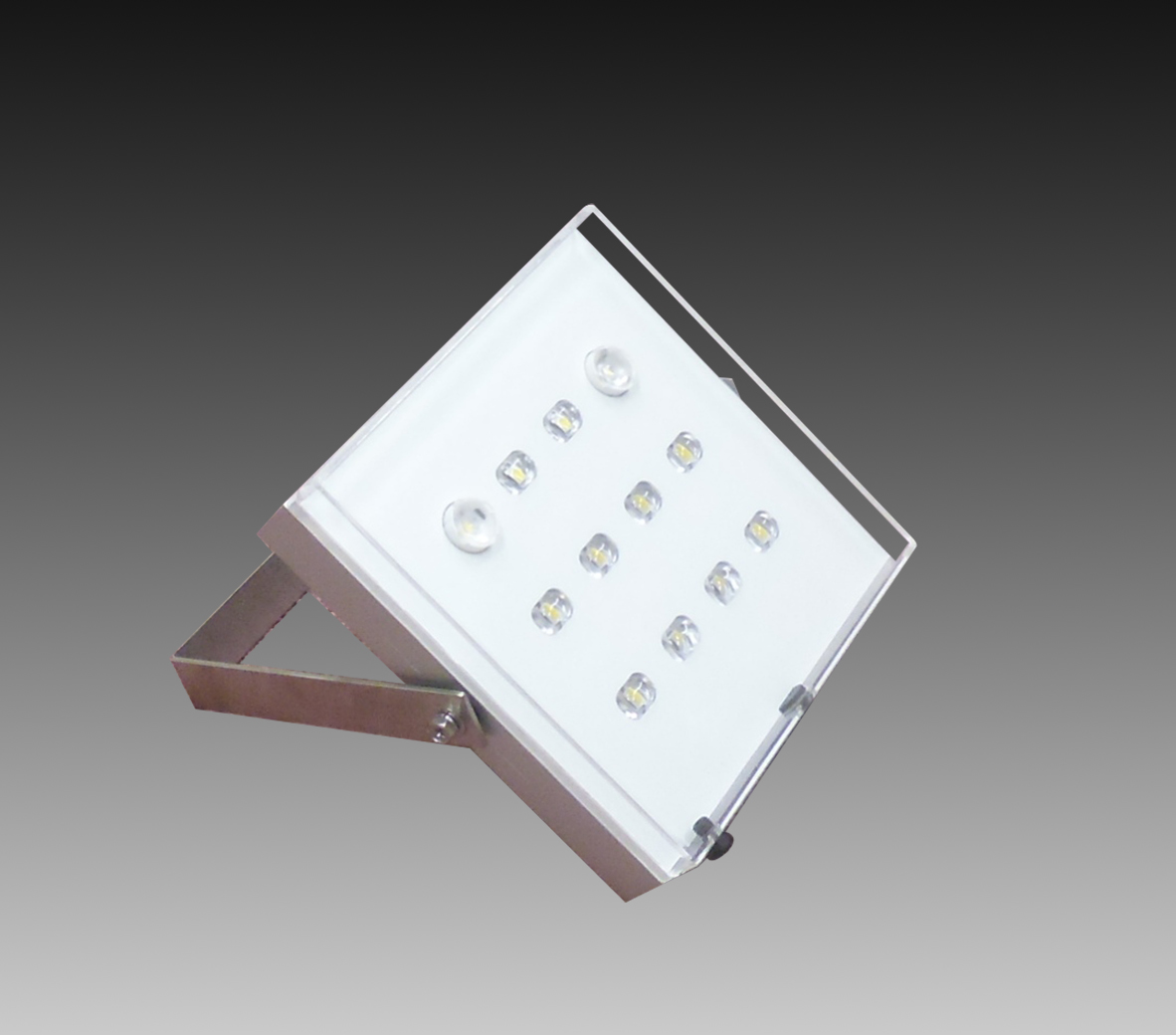

LEDメガオード55 HL-P12BSVC(D)(縦長配光)
HL-P12BSW(超横長配光)(中心照度:大)
HL-P12BSX(超横長配光)(中心照度:小)
HLG-100H-20A SW-160
LEDメガオード110 HL-P24BSVC(D)A(P)(縦長配光)
HL-P24BSWA(P)(超横長配光)(中心照度:大)
HL-P24BSXA(P)(超横長配光)(中心照度:小)
HPS-170W17V10A(新完全防水電源装置) WS-154AJ
※LEDメガオード110…前面カバー材質が、選べます。●●BA…アクリル、●●BP…ポリカーボネート
材質について:アクリル…ポリカーボネートに比べて耐候性がよい/ポリカーボネート…アクリルに比べて耐熱温度が高く、強度が高い
※LEDメガオード30・55・110…縦長配光タイプのみ取付方向によって、型番が異なります。
取付向きについて:上から…C/下から…D


ラ イ ト
電源装置
金 具

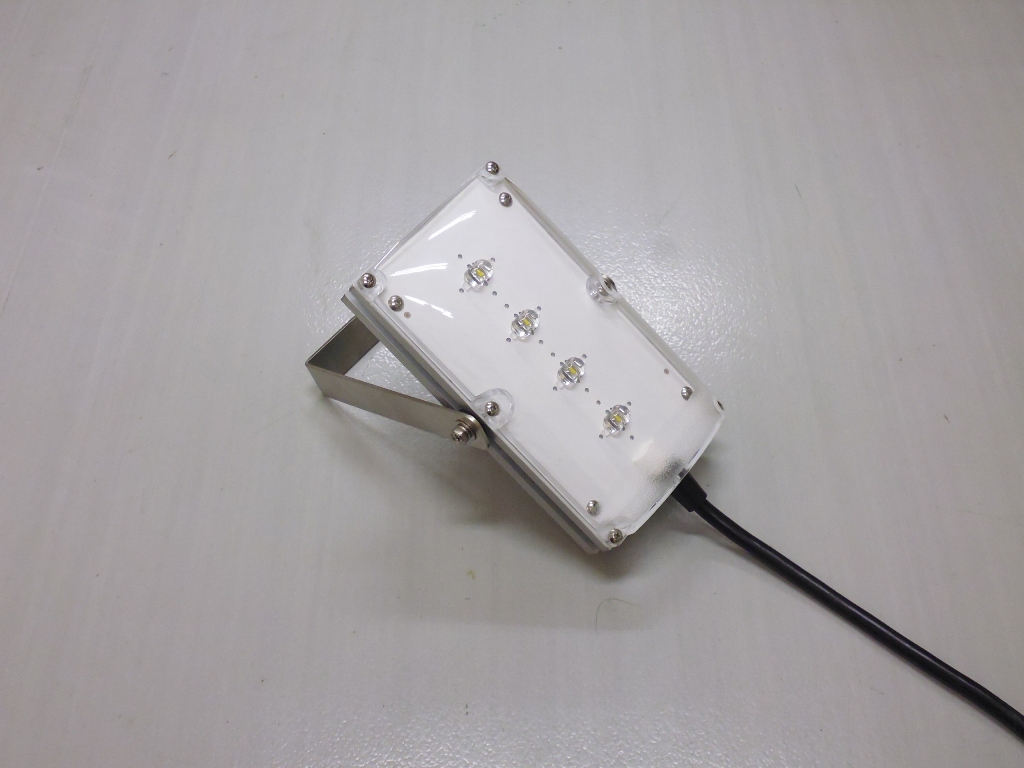

LEDコンパクトライト(看板照明用) HKR-LED-4PAS/DC(本体のみ) LP1020-20-C630 SW-100

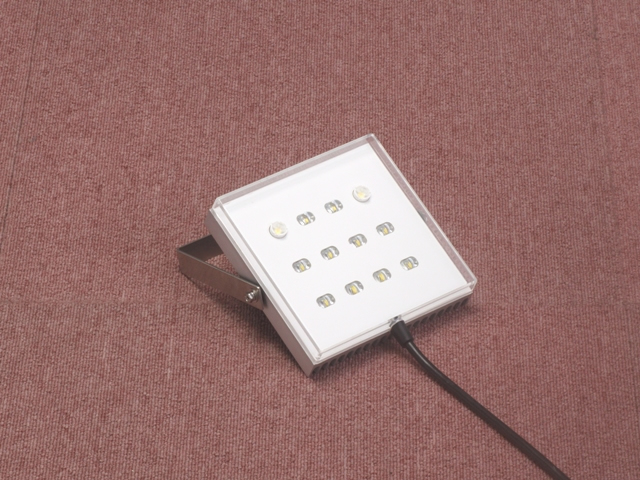

LEDワイドスクエアライト LED-12-40DA(40度配光タイプ/縦長看板用)
LED-12A(60度配光タイプ/縦長看板用)
LED-W-12-WA(超広角タイプ/横長看板用)
LED-W-12-2A(広角タイプ/横長看板用)
LED-12-LA(縦長配光タイプ)
HLG-60H-20A SW-160

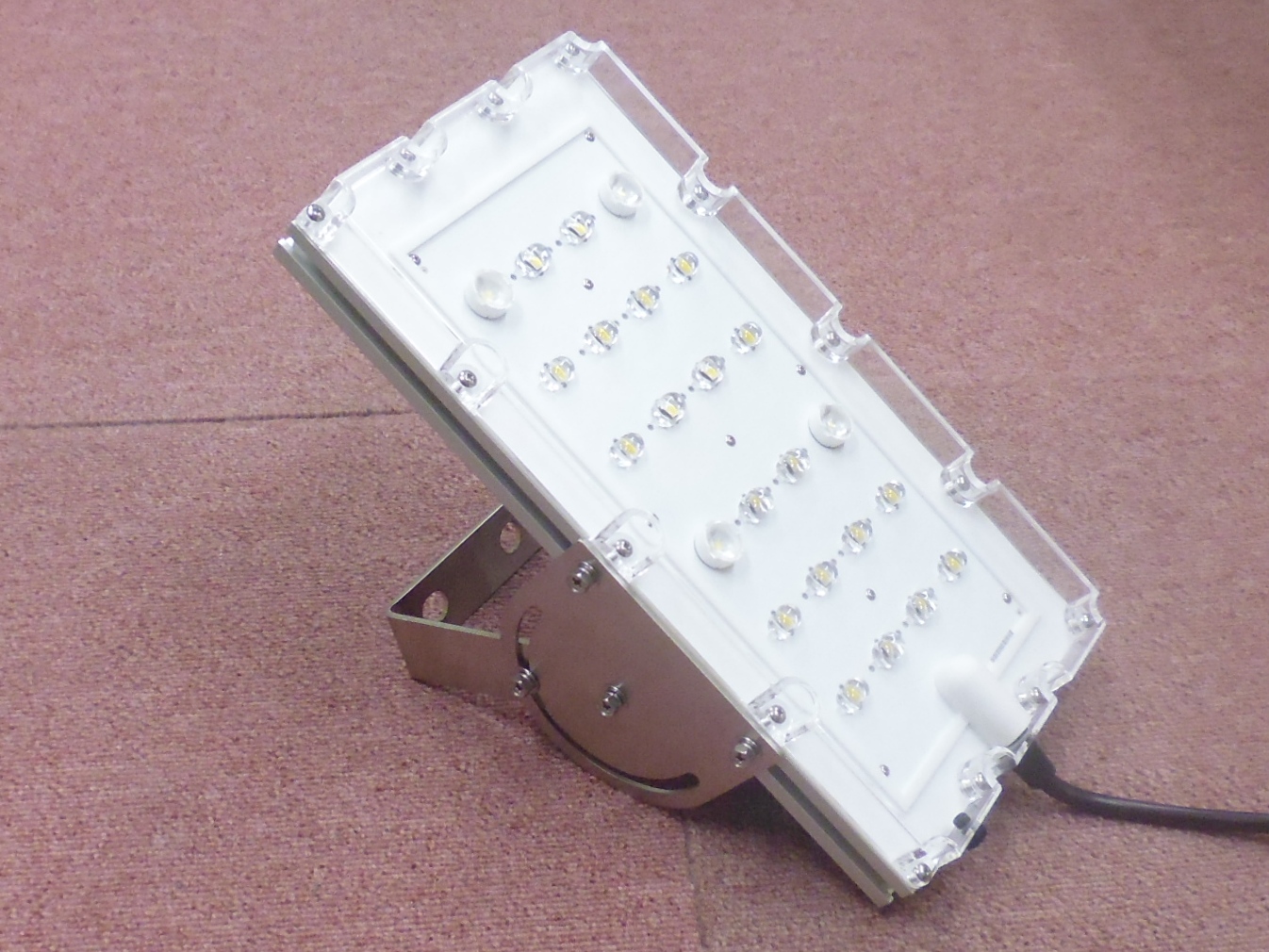

LEDワイドレクタンゲルライト LED-24-40DBALED-24-40DBP
(40度配光タイプ/縦長看板用)
LED-24BALED-24BP
(60度配光タイプ/縦長看板用)
LED-W-24-WBALED-W-24-WBP
(超広角タイプ/横長看板用)
LED-W-24-4BALED-W-24-4BP
(広角タイプ/横長看板用)
LED-24-LBALED-24-LBP
(縦長配光タイプ)
HLG-100H-20A WS-154AJ

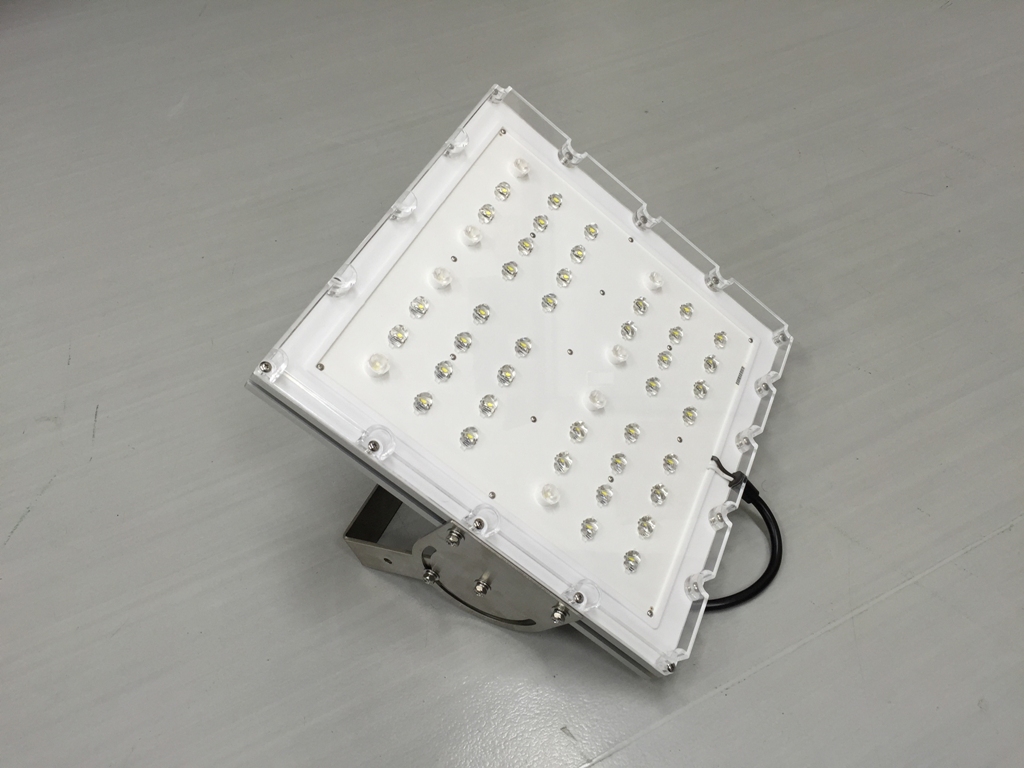

LEDワイドジャンボスクエアライト LED-48-40DBALED-48-40DBP
(40度配光タイプ/縦長看板用)
LED-48BALED-48BP
(60度配光タイプ/縦長看板用)
LED-W-48-WBALED-W-48-WBP
(超広角タイプ/横長看板用)
LED-W-48-8BALED-W-48-8BP
(広角タイプ/横長看板用)
LED-48-LBALED-48-LBP
(縦長配光タイプ)
HLG-150H-15A(販売中止)
HPS-170W17V10A(新完全防水電源装置)
WS-300AJ

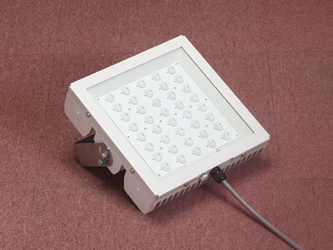

LEDパワフルスクエアライト LED-W-40/20C(狭角タイプ/屋内用)
LED-W-40/40C(中角タイプ/屋内用)
LED-W-40/70C(中角タイプ/屋内用)
LED-W-40/100C(広角タイプ/屋内用)
――――――下記、屋外用――――――
LED-W-40/20C/O(S)(狭角タイプ/屋外用)
LED-W-40/40C/O(S)(中角タイプ/屋外用)
LED-W-40/70C/O(S)(中角タイプ/屋外用)
LED-W-40/100C/O(S)(広角タイプ/屋外用)
LED-W-40/WC/O(S)(横配光タイプ/屋外用)
HLG-320H-42A
LEDストリートライト(48球タイプ) LED-W-48-WP HLG-150H-15A

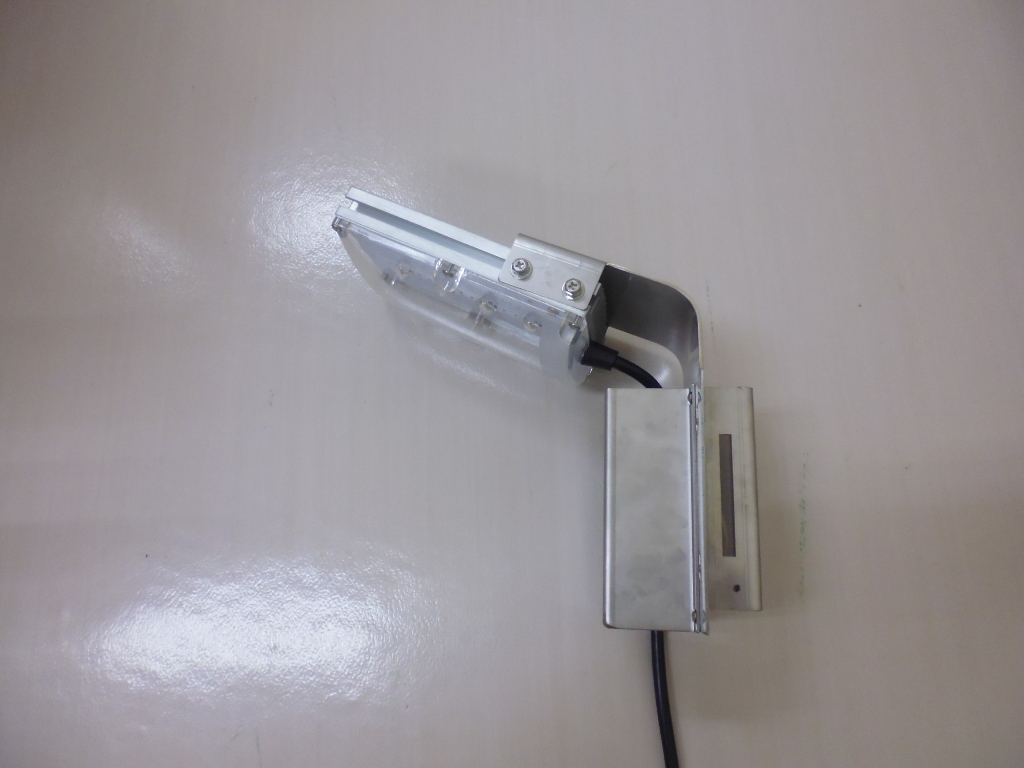

LEDコンパクトライト(防犯灯照明用)
HKR-LED-4PAS/(E)A
HKR-LED-4PAS/(E)B (10VA以下)

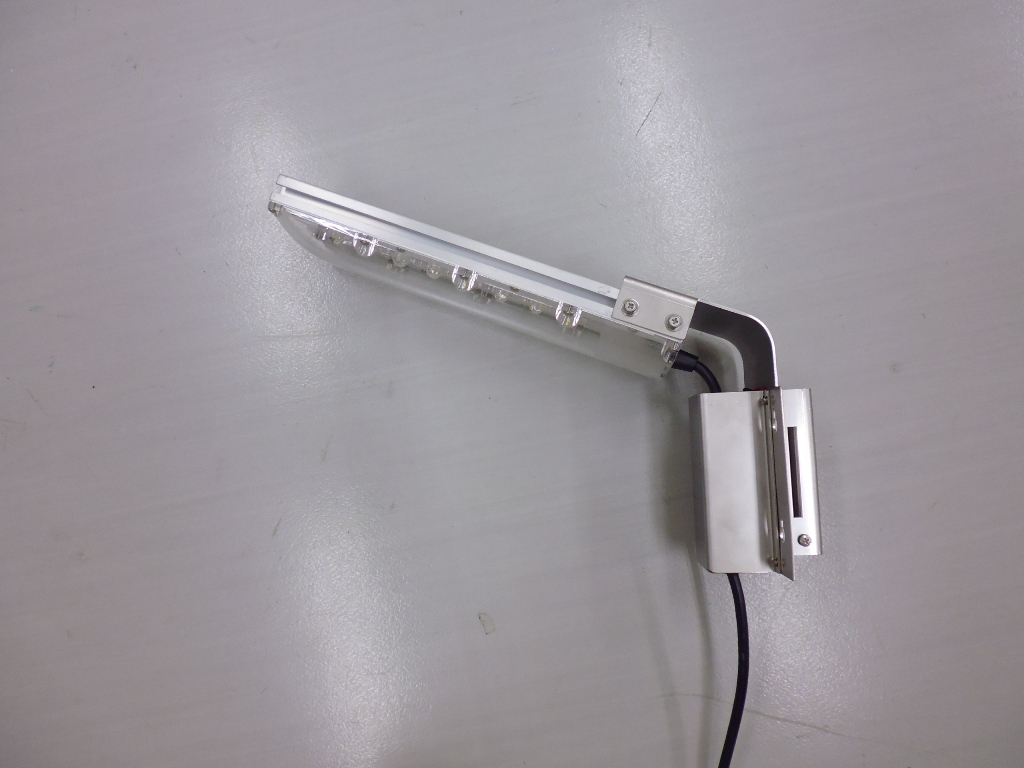

LED防犯灯
HKR-LED-8PA/(E)A
HKR-LED-8PA/(E)B(20VA以下)

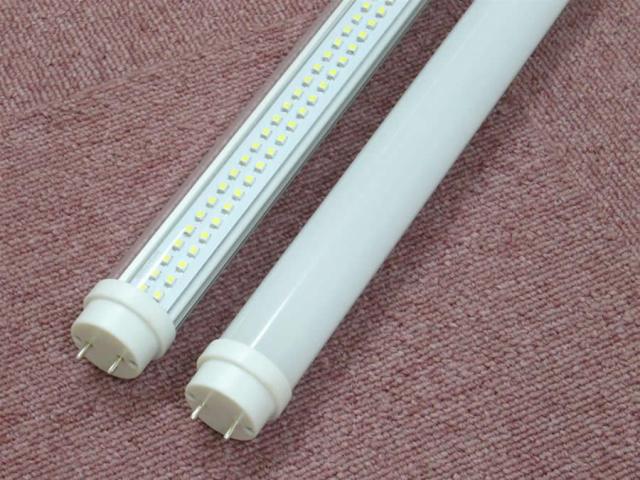

LED蛍光灯
HKR-144-10WC(M)(従来蛍光灯 20W相当)
HKR-312-20WC(M)(従来蛍光灯 40W相当)
HKR-552-38WC(M)(従来蛍光灯 110W相当)

LED道路灯
HKR-RLED40/I/45-A2
平成26年度 鳥取県版
T字路用、十字路用仕様
消費電力 平均値 : 45.3W
定格入力容量 : 58.99VA
β2-700-130Ai
※LEDワイドレクタンゲルライト・ワイドジャンボスクエアライト…前面カバー材質が、選べます。
●●BA…アクリル、●●BP…ポリカーボネート
材質について:アクリル…ポリカーボネートに比べて耐候性がよい
ポリカーボネート…アクリルに比べて耐熱温度が高く、強度が高い
※LEDコンパクトライト(防犯灯照明用)・LED防犯灯…(E)は、自動点滅器付き(AC100Vのみ)となります。
※LEDパワフルスクエアライト…「O」は塩害地域向け、「(S)」は重塩害地域向けとなります。

ページトップへ





配光特性

※平成29年3月更新
LEDメガオード30 HL-P06BSVC(D)(縦長配光)
HL-P06BSW(超横長配光)(中心照度:大)
HL-P06BSX(超横長配光)(中心照度:小)
縦長配光タイプのみ取付方向によって、型番が異なります。
取付向きについて:上から…C/下から…D
LEDメガオード55 HL-P12BSVC(D)(縦長配光)
HL-P12BSW(超横長配光)(中心照度:大)
HL-P12BSX(超横長配光)(中心照度:小)
縦長配光タイプのみ取付方向によって、型番が異なります。
取付向きについて:上から…C/下から…D
LEDメガオード110 HL-P24BSVC(D)A(P)(縦長配光)
HL-P24BSWA(P)(超横長配光)(中心照度:大)
HL-P24BSXA(P)(超横長配光)(中心照度:小)
縦長配光タイプのみ取付方向によって、型番が異なります。
取付向きについて:上から…C/下から…D
※前面カバー材質:●A…アクリル、●P…ポリカーボネート
材質について:アクリル…ポリカーボネートに比べて耐候性がよい
ポリカーボネート…アクリルに比べて耐熱温度が高く、強度が高い
LEDワイドスクエアライト LED-12-40DA(40度配光タイプ/縦長看板用)
LED-12A(60度配光タイプ/縦長看板用)
LED-W-12-WA(超広角タイプ/横長看板用)
LED-W-12-2A(広角タイプ/横長看板用)
LED-12-LA(縦長配光タイプ)
LEDワイドレクタンゲルライト LED-24-40DBALED-24-40DBP(40度配光タイプ/縦長看板用)
LED-24BALED-24BP(60度配光タイプ/縦長看板用)
LED-W-24-WBALED-W-24-WBP(超広角タイプ/横長看板用)
LED-W-24-4BALED-W-24-4BP(超広角タイプ/横長看板用)
LED-24-LBALED-24-LBP(縦長配光タイプ)
※前面カバー材質:●●BA…アクリル、●●BP…ポリカーボネート
材質について:アクリル…ポリカーボネートに比べて耐候性がよい
ポリカーボネート…アクリルに比べて耐熱温度が高く、強度が高い
LEDワイドジャンボスクエアライト LED-48-40DBALED-48-40DBP(40度配光タイプ/縦長看板用)
LED-48BALED-48BP(60度配光タイプ/縦長看板用)
LED-W-48-WBALED-W-48-WBP(超広角タイプ/横長看板用)
LED-W-48-8BALED-W-48-8BP(超広角タイプ/横長看板用)
LED-48-LBALED-48-LBP(縦長配光タイプ)
※前面カバー材質:●●BA…アクリル、●●BP…ポリカーボネート
材質について:アクリル…ポリカーボネートに比べて耐候性がよい
ポリカーボネート…アクリルに比べて耐熱温度が高く、強度が高い
LEDパワフルスクエアライト LED-W-40/20C(狭角タイプ)
LED-W-40/40C(中角タイプ)
LED-W-40/70C(中角タイプ)
LED-W-40/100C(広角タイプ)
LEDストリートライト LED-W-48-WP
LEDコンパクトライト(防犯灯照明用)
HKR-LED-4PAS/(E)A,HKR-LED-4PAS/(E)B(10VA以下)
※型番について:/(E)A…ポール・コン柱用取付金具、/(E)B…壁面用取付金具
(E)付きは、自動点滅器付き(AC100Vのみ)となります。
LED防犯灯
HKR-LED-8PA/(E)A,HKR-LED-8PA/(E)B(20VA以下)
※型番について:/(E)A…ポール・コン柱用取付金具、/(E)B…壁面用取付金具
(E)付きは、自動点滅器付き(AC100Vのみ)となります。
LED道路灯
HKR-RLED40/I/45-A2

ページトップへ





照明器具姿図

LEDワイドライトシリーズ他
(平成29年7月更新)
Jww
Jwc
Dxf
LEDメガオードシリーズ
(平成29年8月更新)
Jww
Jwc
Dxf
